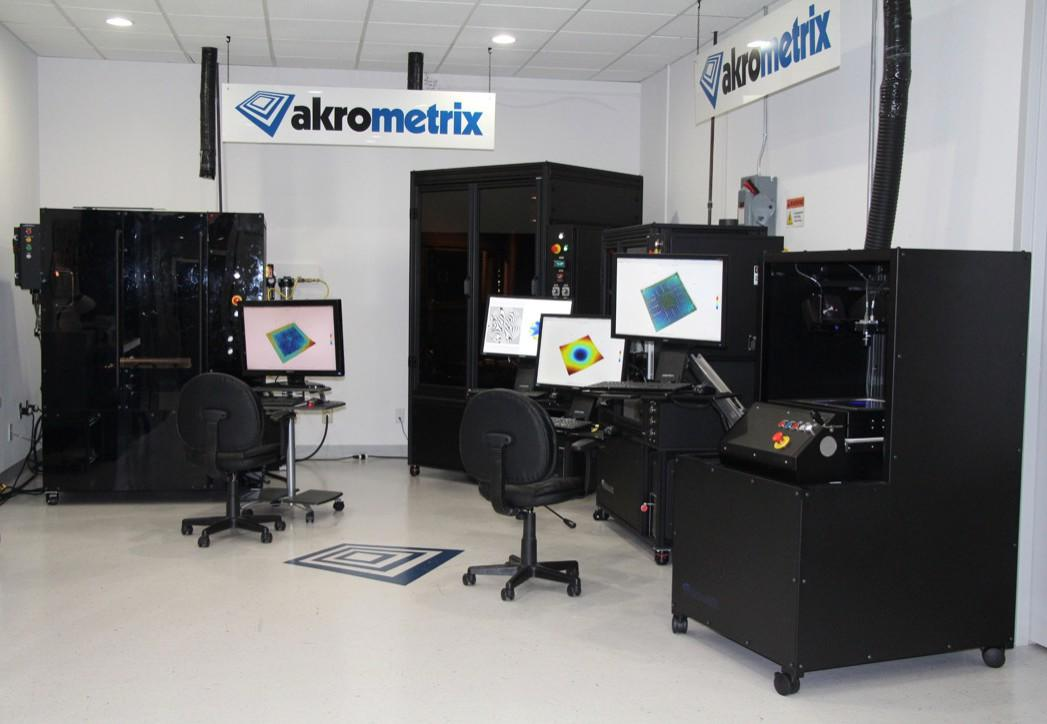

AXP2.0

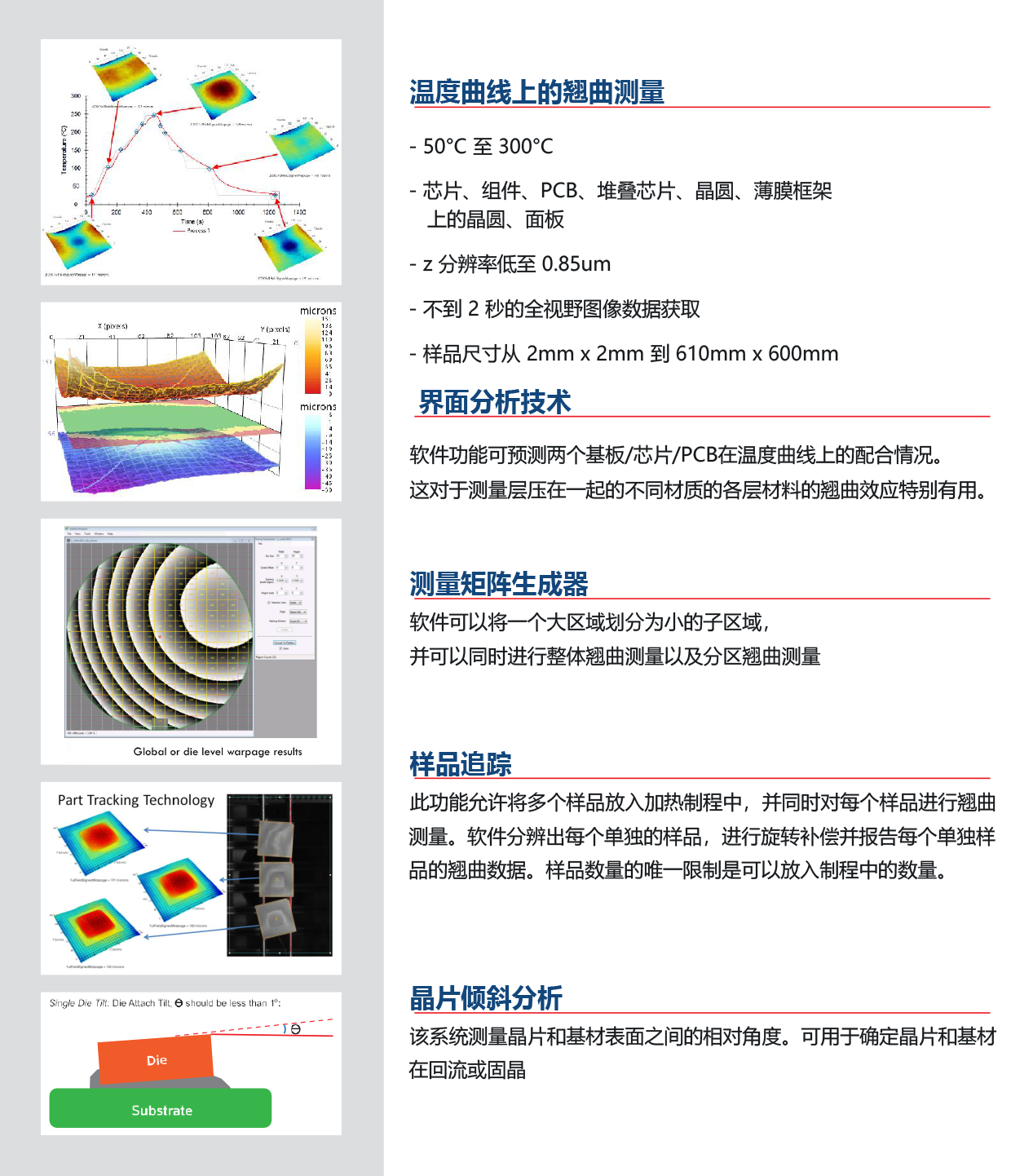

AXP 2.0是一种模块化计量解决方案,它利用Shadow Moiré 测量技术结合自动相位步进来表征最大 400 mm x 400 mm 的样品的翘曲形变。TherMoiré ®  AXP 2.0具有时间-温度曲线分析功能,可在用户定义的热曲线期间捕获样品行为的完整历史记录。
  • 相关资料:

    AXP 2.0特点:

    1.由 Akrometrix Studio 软件提供支持

    2.最大样品尺寸可达 400 mm x 400 mm

    3.在不到 2 秒的时间内采集 170 万个位移数据点

    4.利用顶部和底部 IR 加热器提高温度均匀性

    5.小尺寸样品的高分辨率测量

    6.XY 轴应变和 CTE 计算,通过 DIC

    7.通过先进的动力冷却提高实验室生产力

    8.通过子房间模块支持从 150°C 到 -55°C 的可靠性测试和到 280°C+ 的回流模拟

    9.多部件测试以提高吞吐量



    AXP 2.0 可用于各种实验室和生产车间应用:

    1.故障/缺陷分析

    2.质量保证/质量控制

    3.零件跟踪技术支持大批量测试

    4.通过/失败决策与行业标准,通过实时分析软件简化

    5.通过界面分析软件进行连接界面之间的形状匹配

    6.材料和设计选择

    7.使用 DFP2 表征局部特征和台阶高度

    8.FEA 模型验证

    AXP 2.0 可选模块提供先进的测量、处理和吞吐量能力:

    1.数字图像相关 (DIC2)模块

    2.对流回流仿真 (CRE6) 模块

    3.数字边缘投影 (DFP2)模块

    4.次室温模块 (SRM)



    AXP 2.0规格:

    视觉测量技术

    AXP底座,100LPI光栅

    200 lpi光栅

    300 lpi光栅

    最大视场(FOV) (mm)

    影子波纹

    影子波纹

    影子波纹

    最小视场(FOV) (mm)

    375x375

    375x375

    250 x250

    最大样本量(毫米)

    348 x260

    232x173

    116x87

    最小样本量(毫米)

    400 x400

    400 x400

    250 x250

    最大测量面共面度

    6 x6

    4x4

    2 x2

    视觉测量技术

    4000微米

    1000微米

    250微米



    分辨率,z轴(垂直位移)

    2.5微米

    1.25微米

    0.85micons

    精度,z轴(垂直位移)

    2.5微米/ 3%

    1.25微米/ 3%

    0.85微米 / 3%

    分辨率,xy轴(水平位移)

    N/A

    N/A

    N/A

    应变分辨率

    N/A

    N/A

    N/A



    每次采集的最大测量点

    1,447,680

    1,447,680

    1,447,680

    最大测量密度(点每毫米²)

    16

    64

    144

    最小测量密度(点每毫米²)

    7

    7

    18



    热处理技术

    辐射的IR

    辐射IR

    辐射IR

    最大加热速率,50°C到250°C(°C/s)*

    3.5

    3.5

    3.5

    最大冷却速率,250°C到125°C(°C/sec)*

    2.25

    2.25

    2.25

    最高温度(°C)

    300

    300

    300

    周期时间25°C ~ 250°C ~ 25°C(分钟)*

    10

    10

    10



    最大热配置文件

    无限的

    无限的

    无限的

    最大热循环时间

    无限的

    无限的

    无限的

    每周期最大采购量

    无限的

    无限的

    无限的

    自动数据收集

    批处理数据分析





    软件

    Akrometrix Studio 8.1或更高版本

    Akrometrix Studio 8.1或更高版本

    Akrometrix Studio 8.1或更高版本

    数据导出格式

    . txt, .dat . png

    . txt, .dat . png

    . txt, .dat . png



    典型的样品设置时间

    2分钟

    2分钟

    2分钟

    样品制备方法,典型

    没有一个

    白漆

    白漆

    数据采集(测量)时间,近似

    2秒

    2秒

    2秒

    数据分析时间每采集,大致

    2秒

    2秒

    2秒



    约长、宽、高(mm)

    1280x970x1780

    1280x970x1780

    1280x970x1780

    Appromixate重量(公斤)

    575

    575

    575

    电力需求

    220VAC, 3相,45A

    220VAC, 3相,45A

    220VAC, 3相,45A

    空气的要求

    N/A

    N/A

    N/A

    其他实用程序

    排气14286 lpm

    排气14286 lpm

    排气14286 lpm
