ECD Fluxometer 助焊剂喷雾测试系统
本文包含AI辅助创作内容

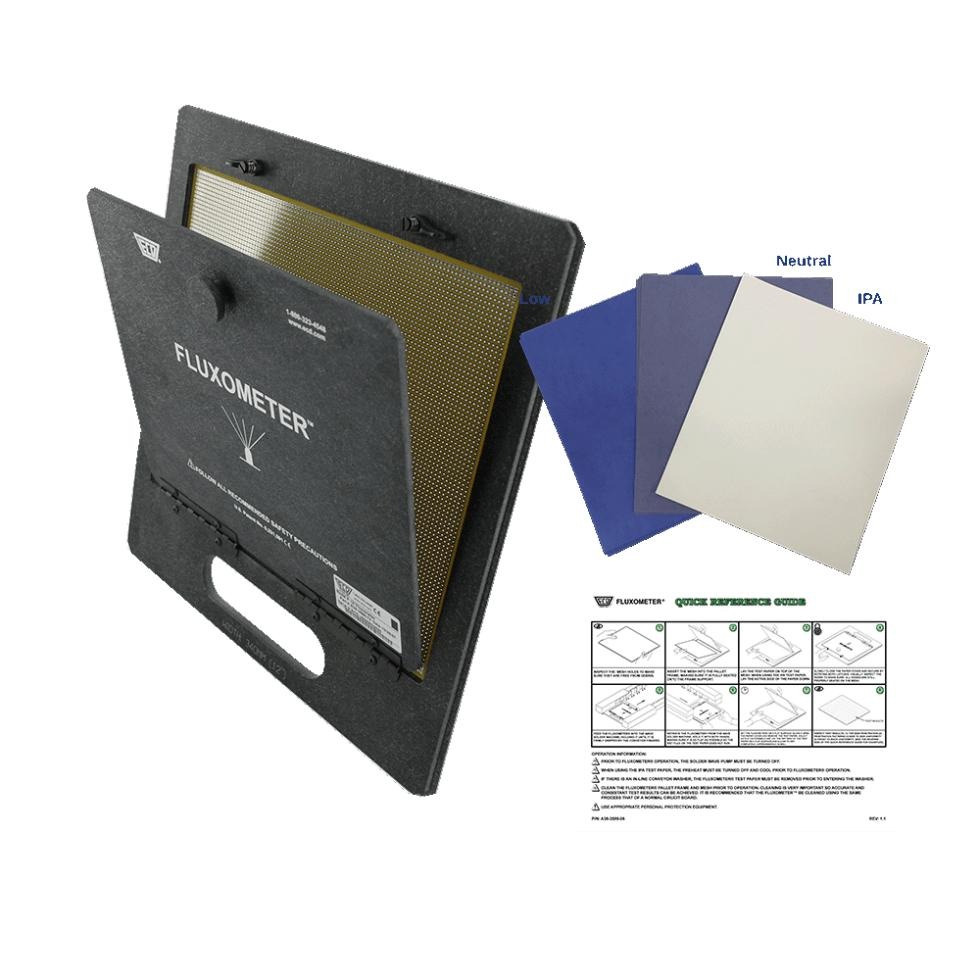

一、系统标准套装组件
组件名称 | 数量 | 详细说明 |
|---|---|---|
测试托盘（Test Pallet） | 1个 | 主体框架采用防静电（ESD）玻纤层压板，精准适配波峰焊链爪，可稳定放置于产线，确保测试过程无移位、无偏差。 |
测试网板（Test Mesh） | 2片 | 采用G10环氧玻纤板材质，配备均匀分布的镀铜通孔，精准模拟实际PCB板结构，确保测试结果与生产工况高度贴合。 |
测试纸（Test Paper） | 1套 | 包含IPA测试纸、中性pH纸、低pH纸3种类型，通过直观显色反应反馈助焊剂分布状态，每包100张，满足批量测试需求。 |
固定卡扣（Cover Latches） | 1套 | 用于固定设备上盖，确保测试网板与测试纸紧密贴合，避免测试过程中移位，保障检测数据的准确性。 |
快速指南+保修卡 | 1份 | 包含详细操作步骤、参数说明及1年官方质保服务，助力用户快速上手，保障设备长期稳定使用。 |
二、核心组件规格型号（官网标准参数）
1. 测试托盘（Pallet）
型号规格（按宽度分类）
型号 | 宽度规格 | 对应尺寸（mm/inch） | 重量 |
|---|---|---|---|
E39-3589-00 | 标准9" | 229 mm（9"） | 681 g |
E39-3589-02 | 标准12" | 305 mm（12"） | 976 g |
E39-3589-05 | 标准15" | 381 mm（15"） | 1180 g |
E39-3589-08 | 标准18" | 457 mm（18"） | 1429 g |
E39-3589-12 | 定制宽度 | 按需定制 | 按需定制 |
2. 测试网板（Test Mesh）
型号规格（对应托盘宽度）
型号 | 对应托盘宽度 | 尺寸参数 |
|---|---|---|
B39-3589-60 | 9"（229 mm） | 216 mm（8.5"）×（229-51）mm ×1.6 mm（0.062"） |
B39-3589-62 | 12"（305 mm） | 216 mm（8.5"）×（305-51）mm ×1.6 mm（0.062"） |
B39-3589-65 | 15"（381 mm） | 216 mm（8.5"）×（381-51）mm ×1.6 mm（0.062"） |
B39-3589-68 | 18"（457 mm） | 216 mm（8.5"）×（457-51）mm ×1.6 mm（0.062"） |
B39-3589-66 | 定制托盘 | 按需定制，厚度统一为1.6 mm，精准匹配定制托盘尺寸 |
3. 测试纸（Test Paper）
尺寸规格（按托盘对应）
托盘规格 | 测试纸长度 | 测试纸宽度 | 对应尺寸（inch） |
|---|---|---|---|
9"（229 mm） | 216 mm | 178 mm | 8.5"×7" |
12"（305 mm） | 216 mm | 254 mm | 8.5"×10" |
15"（381 mm） | 216 mm | 330 mm | 8.5"×13" |
18"（457 mm） | 216 mm | 406 mm | 8.5"×16" |
类型、型号及显色特性
测试纸类型 | 适用助焊剂类型 | 型号（12"示例） | 显色特性 |
|---|---|---|---|
IPA测试纸 | 溶剂型（酒精基）助焊剂 | G04-3589-62 | 遇醇后由蓝色变为白色，显色快速、清晰，可直观反馈溶剂型助焊剂的喷雾分布范围及均匀度。 |
中性pH纸 | 水基（pH≤7）助焊剂 | G04-3589-72 | 遇酸性助焊剂后由紫色变为红色，显色稳定，可精准反馈水基助焊剂的酸碱度及分布情况。 |
低pH纸 | 水基（pH≤4）助焊剂 | G04-3589-82 | 遇强酸性助焊剂后由黄色变为蓝色，灵敏度高，适配低pH值水基助焊剂的分布检测。 |
