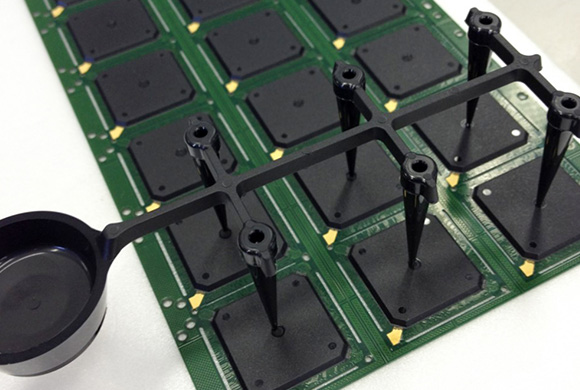

IC塑封（Molding）后的质量测试是一个多维度、分层级的体系，通常分为在线检测（In-line QC）、可靠性验证（Reliability Qualification）和失效分析（FA）三大类。以下是行业常见的测试参数、设备及方案。

一、外观与内部缺陷检测（在线QC）

检测项目 检测内容 常用设备 测试目的

目视检查（OM） 表面裂纹、气泡、污渍、溢料、激光打标缺陷 低倍放大镜/显微镜、AOI自动光学检测 剔除明显外观不良品

X-ray检测 内部引线键合（Wire Bond）位置、芯片偏移、空洞、引线框架变形 X-ray透视仪 检查内部结构完整性，发现键合丝塌丝、颈部断裂、芯片裂纹等隐患

超声波扫描（SAT/C-SAM） 封装内部分层（Delamination）、空洞（Void）、界面脱粘 超声波扫描显微镜（Scanning Acoustic Microscope） 检测芯片表面、载片台（Pad）、内引脚（Lead）等界面分层，是评估塑封料附着质量的核心手段

关键判定标准（JEDEC J-STD-020）：芯片表面不允许分层；焊线区域不允许分层；器件无贯穿性分层 。

二、机械性能测试

测试项目 测试内容 常用设备 参考标准

键合拉力测试（Wire Bond Pull） 测量键合丝（Au/Cu/Al线）的抗拉强度 推拉力测试仪（Dage、XYZTEC等） MIL-STD-883

焊球剪切测试（Bump/ Ball Shear） 测量焊球/焊点的剪切强度 推拉力测试仪 JESD22-B117

芯片剪切力（Die Shear） 测量芯片与载片台（Die Pad）的粘附强度 推拉力测试仪 MIL-STD-883

引脚强度测试 引脚抗弯、抗拉、抗扭转能力 引脚强度测试机 JESD22-B105

三、环境可靠性测试（核心）

这是塑封质量验证的重中之重，模拟运输、储存、SMT回流焊及实际使用中的环境应力。

1. 预处理（Precon / MSL）

目的：模拟芯片从拆封到SMT回流焊的全过程，评估吸湿后是否出现脱层、裂痕、爆米花效应（Popcorn）。

流程：烘烤 → 吸湿（按MSL等级，如MSL3/2a/1等）→ 回流焊（通常3次峰值245°C/260°C）→ 电性测试/SAT检查

2. 温湿度类测试

测试名称 简称 条件 目的 适用设备

温湿度偏压寿命 THB 85°C/85%RH，加偏压 评估铝腐蚀、漏电、离子迁移 恒温恒湿箱+电源

高温高湿反偏 H3TRB 同上，反向偏压 评估钝化层、晶圆边缘可靠性 同上

高压加速寿命 HAST / BHAST 130°C/85%RH/2.3atm，加偏压 加速评估耐湿性，缩短测试周期 HAST试验箱

无偏压HAST UHAST 同上，不加偏压 主要用于基板类/薄封装（FBGA等） HAST试验箱

高压蒸煮 PCT / Autoclave 121°C/100%RH/2atm（饱和湿度） 评估模塑料耐湿性及封装结构可靠性 高压蒸煮试验箱

高温储存 HTSL/HTS 150°C，无偏压 评估材料扩散、氧化、金属间化合物 高温烘箱

注意：PCT应力较大，对薄封装可能过严，目前JEDEC趋势是有选择性地使用；UHAST更适用于先进封装 。

3. 温度循环/冲击类

测试名称 简称 条件 目的 适用设备

温度循环 TCT/TC -65°C↔150°C（或-55↔125°C），空气转换 评估不同材料CTE失配导致的界面分层、裂纹、焊点疲劳 高低温循环箱

热冲击 TST/TS -65°C↔150°C，液体转换（通常两槽式） 更严苛的瞬态热应力测试 热冲击试验箱

功率温度循环 PTC 芯片自发热+外部温控循环 评估实际工作功率下的热机械可靠性 专用功率循环台

失效机理：塑封料与硅芯片、引线框架的热膨胀系数（CTE）不匹配，在温度变化时产生应力，导致界面分层、内外裂纹、芯片开裂、键合点疲劳断开 。

四、电性能验证

测试项目 内容 设备

高温工作寿命 HTOL 125°C或更高温度下加额定电压/频率工作

高温栅极偏压 HTGB 针对MOS/IGBT等器件的栅氧可靠性

高温反向偏压 HTRB 评估PN结/漂移区可靠性

ESD测试 HBM/MM/CDM 静电放电敏感度

功能/参数测试 FT 封装后最终电性测试

五、常见测试方案组合（典型流程）

方案A：标准塑封IC（引线框架类，如SOP/QFP/DFN）

在线100%筛选：OM目视 + X-ray抽检 + SAT抽检

可靠性认证（Qual）：Precon（MSL3，3次回流）→ SAT检查 + 电测

TCT：1000 cycles（-65↔150°C）

HTSL：1000 hours @ 150°C

HAST：96/168 hours @ 130°C/85%RH

THB：1000 hours @ 85°C/85%RH

破坏性物理分析（DPA）：随机抽样开封（Decap），检查键合、芯片表面、分层情况

方案B：车规/工规高可靠性产品（AEC-Q100等）

在上述基础上增加：更严苛的TCT（如1500 cycles）

PCT/Autoclave（如96h）

机械冲击/振动测试（Drop/Vibration）

高温高湿反偏（H3TRB）时间延长

方案C：先进封装/基板类（BGA/QFN/FC）

减少PCT，改用UHAST

增加板级温度循环（Board Level TCT），评估焊球/焊点可靠性

增加锡球推力/剪切测试

六、关键失效模式与对应测试

常见失效 表现 主要检测手段

分层（Delamination） 界面剥离，导致热阻增大、腐蚀 SAT、Precon后SAT、TCT后SAT

爆米花效应 吸湿后回流焊时塑封体爆裂 Precon（MSL）+ 回流焊

键合丝断裂/塌丝 Open/Short X-ray、拉力测试、开封检查

芯片裂纹 功能失效、漏电 X-ray、SAT、研磨截面

引脚腐蚀/铝线腐蚀 THB/HAST后参数漂移 THB、HAST、PCT后电测

塑封应力导致参数漂移 压阻效应引起电路性能变化 专用压阻应力测试芯片

七、主要测试设备汇总

设备类型 代表品牌/型号 用途

超声波扫描显微镜（SAT） Sonoscan D9650、Hitachi ECHO 内部分层/空洞检测

X-ray透视仪 Nikon XT V、Yxlon Cougar 内部结构无损检测

推拉力测试仪 Dage 4000、XYZTEC Condor 键合拉力、焊球剪切、芯片推力

高低温循环箱 Espec、Thermotron、Weiss TCT、HTSL

HAST/PCT箱 Espec、Hirayama 高加速寿命、高压蒸煮

恒温恒湿箱 Binder、Memmert THB、UHAST

测试机（Tester） Advantest V93000、Teradyne UltraFLEX 电性能参数测试

分选机（Handler） Cohu、Advantest M4871 封装后自动上料、分Bin

老化系统（Burn-in） Aehr、KES HTOL、早期失效率筛选

总结建议

对于塑封质量评估，最核心的三项必做测试是：

SAT（超声波扫描）——直接看塑封料与芯片/框架的界面结合质量；

Precon + 回流焊——模拟客户SMT过程，验证吸湿后的抗分层能力；

TCT（温度循环）——验证不同材料CTE失配下的长期机械可靠性。

如果是新产品导入（NPI）或材料/工艺变更，建议按JEDEC标准（JESD22系列）或AEC-Q100（车规）执行完整的可靠性认证（Qualification）。
