MIX500D变压器误用：问题分析与解决方法
如何判断误用
1.该机型常用的变压器种类
除非极特殊情况业务和生产方面有过提前告知，否则目前MIX500D锡膏搅拌机所用的变压器就主要有
220V-24V和110V-24V两种

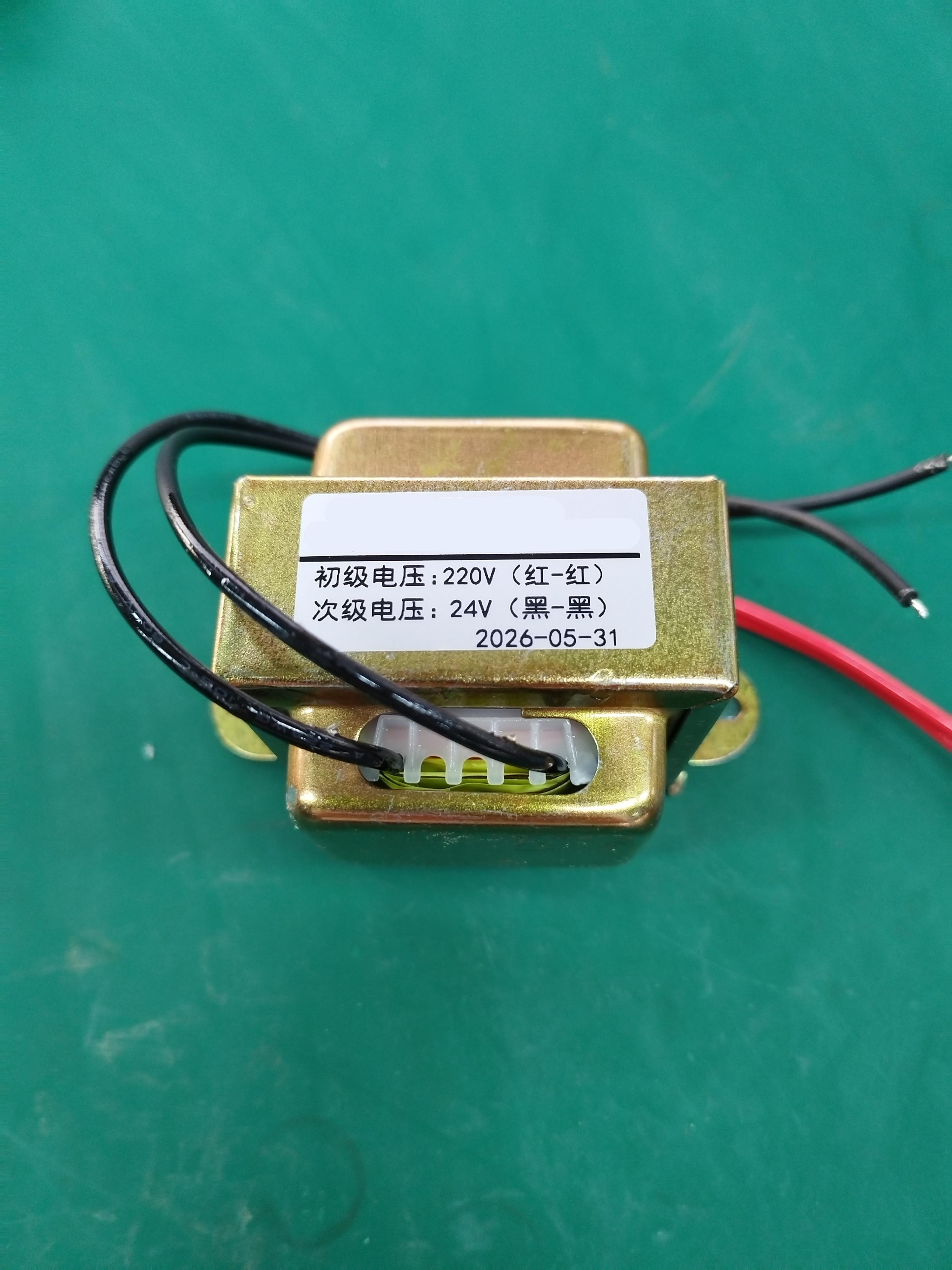

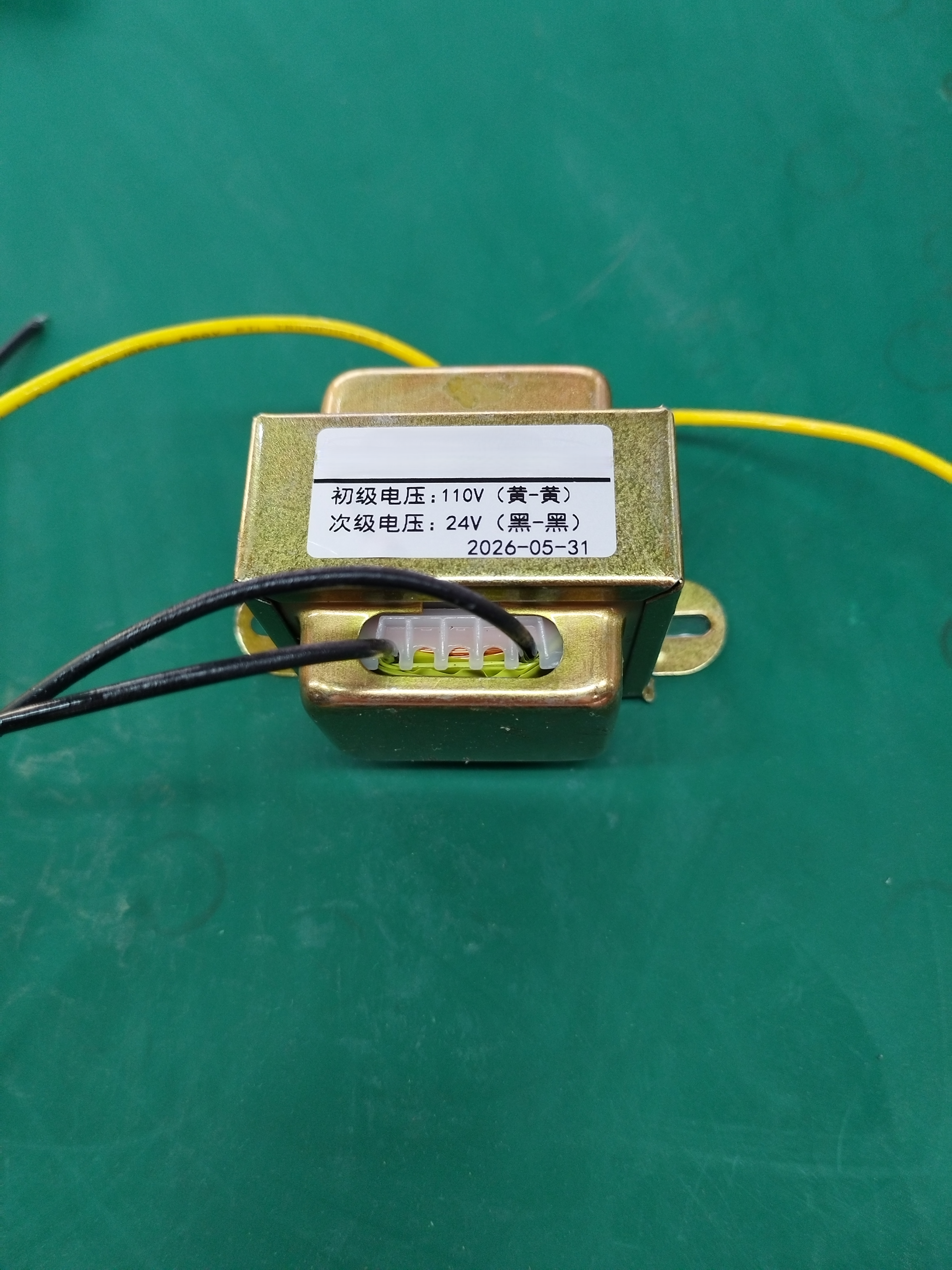

2.变压器外观比较
外观上除了纸质铭牌和线的颜色不一样外，单看外壳是没有区别的
注意：单看线的颜色是无法具体区分是220V还是110V的！不同商家生产的标准不一样。
3.用万用表测试电阻（最准确）
万用表档位200Ω测试
如果是220V的变压器
初始电阻应为：140Ω-142Ω
次级电阻应为：1.5Ω
如果是110V的变压器
初始电阻应为：38Ω左右
次级电阻应为：1.5Ω
4.听故障声音和查看损坏主板
变压器误用所导致的主板故障通常是有闷爆声，常伴随火花，燃烧和冒烟。

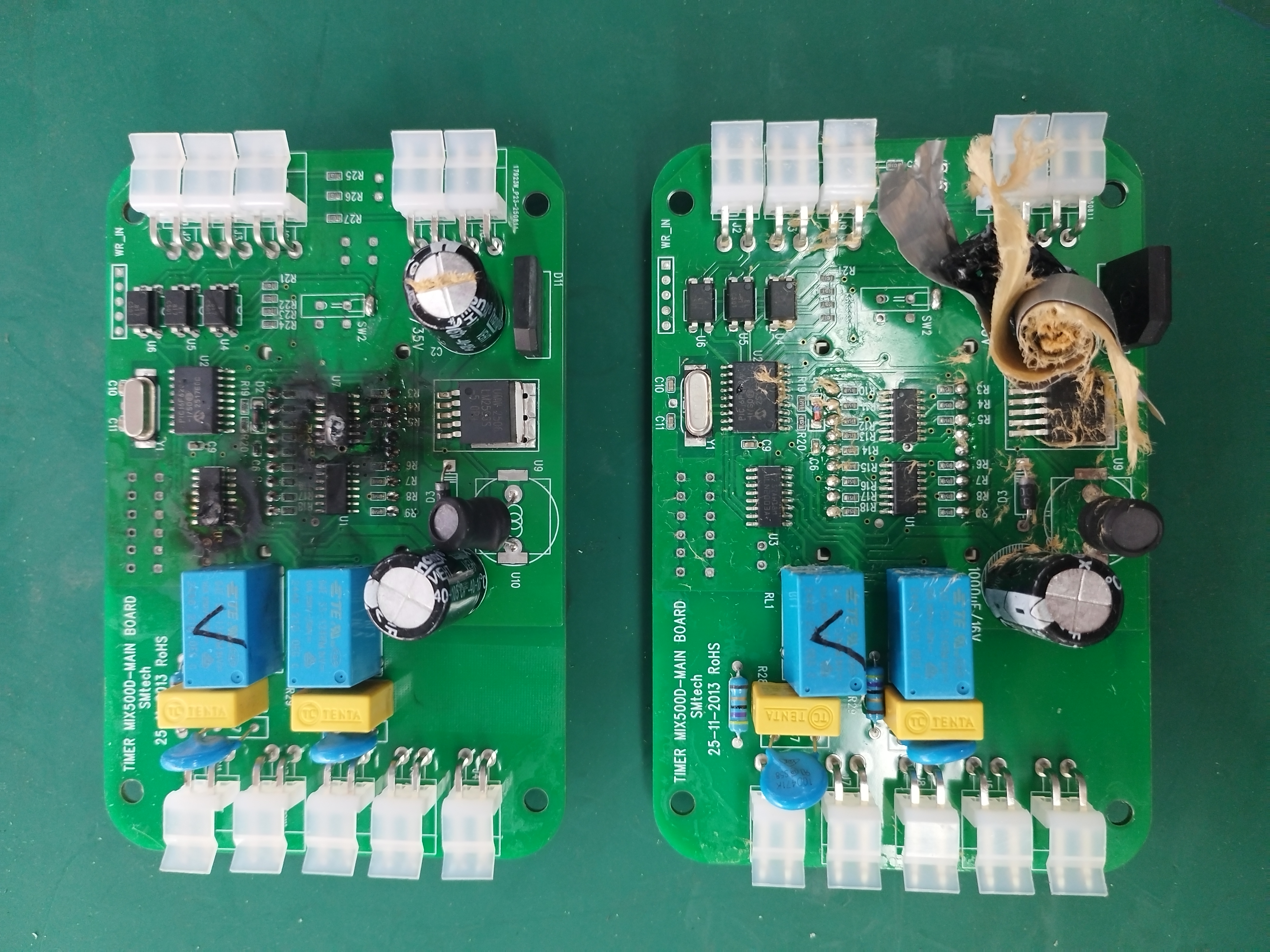

同时，这种故障下的主板损坏如下图所示：
图中上方的电路板就是典型的燃烧伴随电容破裂结果，而下方的电路板则是电容剧烈爆炸结果。
总的来说，这种故障通常都有靠近J10（也就是次级电压接入口）附近的电容爆炸，无论声音和火光大小。
故障现象与实际测试
试验所用的的器具：
旋钮式调压器，110V变压器，110V马达，马达配套的启动电容，MIX500D通用主板，常用按钮等
1.常规情况110V变压器正常运转演示
2.220V电压接入110V变压器产生的现象试验演示
3.已损坏的面板，110V变压器，启动电容及马达持续运转后的现象演示试验
结论
误接后，主板明显可见电容炸裂、冒烟等现象，严重时甚至可能自燃。
若在损坏后继续使用，则大概率发生马达异响，过快转动，严重损坏马达，启动电容和变压器。
故障分析
电气原理
初级电压过高同步导致次级电压过高，击穿了变压器的绝缘层，导致电解电容内部短路，电解液明显气化，严重时甚至可导致燃烧和爆炸。
损坏的变压器的次级电阻异常升高的物理原因
其内部绕组局部或绝缘层燃烧碳化后导致的接触不良。
检查与诊断方法
以常用的MIX500D锡膏搅拌机机型和标准的220V变压器为例
在确保断电与自身安全的情况下打开机器顶盖的挡板
测试初级电阻（J05）应为140Ω-142Ω
测试次级电阻（J10）应为1.5Ω
测试电机电容（J08）应为87Ω左右
110V的变压器次级电阻和220V的是一样的，初级和电机电容测得的则不相同。
此外，我在相关试验中测量发现，若变压器在此类极端工况下运行不超过5秒即紧急断电，则大概率不会造成严重损坏；次级电阻最多不能超过1.8。
但若测得次级绕组电阻异常升高（1.8及以上），则表明该变压器已彻底损坏，绝对不得再次通电使用，否则将很有可能引发重大安全事故。
解决办法
无论情况如何，最好是只要发生了该问题就立马更换变压器与主板，启动电容和电机则可以考虑观望替换。
完成后一定要记得检查其他相关连接的线路，避免二次维修
