N300、N3 激光测量仪使用介绍
一、产品介绍

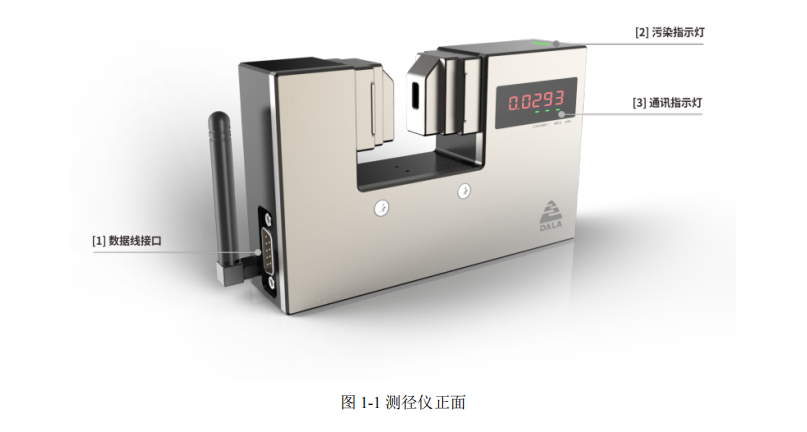

N300、N3 激光测量仪采用了国际领先的激光衍射技术，国内首创的无电机设计方案，内部没有任何运动部件，使其能长期稳定使用。
组网全检方案，多个测量终端同时测量、集中显示数据，真正做到对每根线全程在线测量和实时监控记录，让产品品质控制更加全面。
二、工作原理

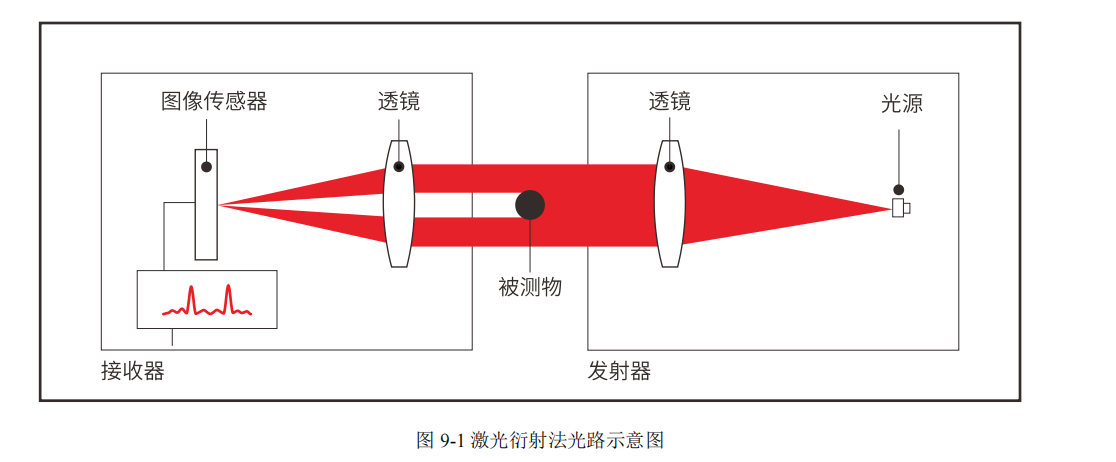

此技术是通过准直镜头将激光准直成一束平行光，照射在被测物上，再经过成像系统将被测物的衍射图像投影在 CCD接收器上，通过对衍射条纹进行检测、计算，得到被测物的尺寸。
三、产品特点
无电机设计
采用无电机设计方案，内部没有任何运动部件，免去了需要定期校准和更换电机的烦恼，同时又降低了生产成本。
温度补偿
为适应恶劣的使用环境，产品出厂前都经过0~60℃的温度补偿，即使面对炎热的使用环境，测量数据依旧稳定。
清晰的 LED 数码管显示
采用 LED 数码管显示单元，即使在白天强光下也能清晰显示。
体积小
由于采用最新高度集成电路，使机体体积大大减小，方便现场狭小空间的安装，并且集测量显示于一体，无需单独配备显示模块。
无线调试功能
系统配置 wf 模块，可采用手机 WIFI无线连接产品。方便调试修改参数,接收相关重要参数指标,修改产 品测量报警、配置参数等。
即使线材振动，仍能准确测量
因为进行高速曝光，所以即使被测物振动,也能切实拍摄目标物，进行同等精度的测量。
四、技术指标
五、接口和指示灯介绍

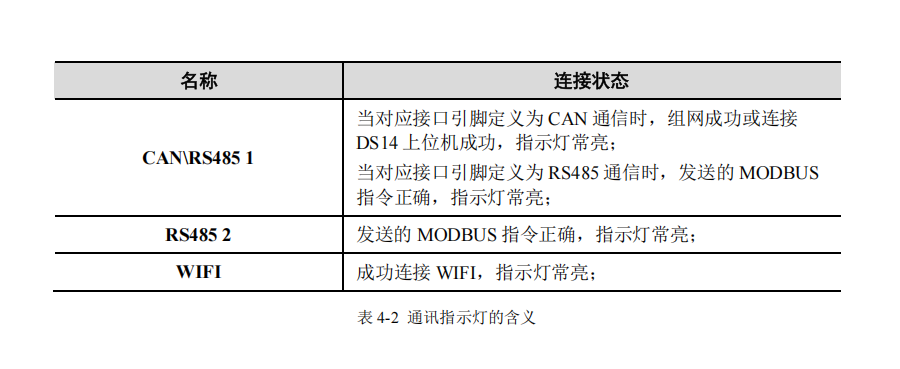

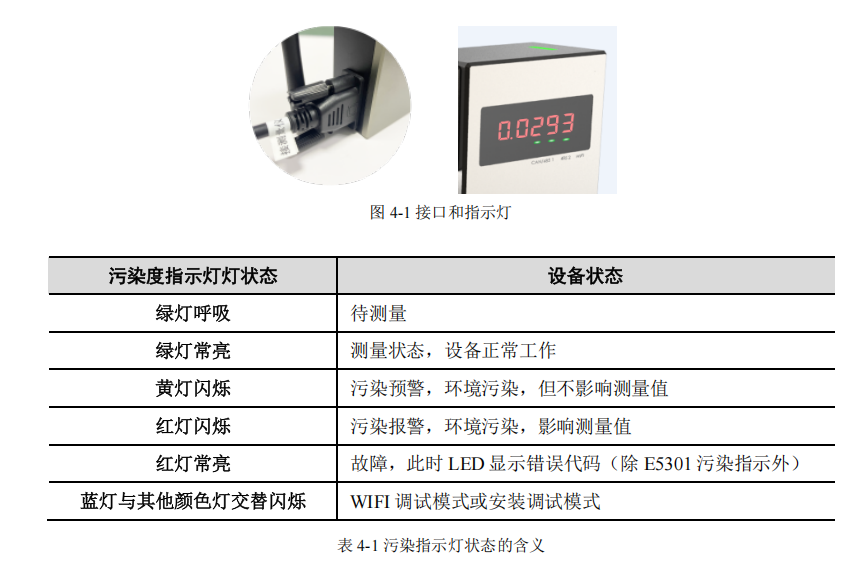

N3 采用 DB9 接口，集供电与数据采集于一体。在产品顶部有一个污染指示灯，灯不同的状态表示设备运行的状况，和屏幕下方三个通讯指示灯，灯的亮灭表示通讯连接情况。
六、配件说明
6.1 线缆连接说明
打开包装盒，拿出设备和如下配件:①测量仪、②转接线、③适配器、④电源线。

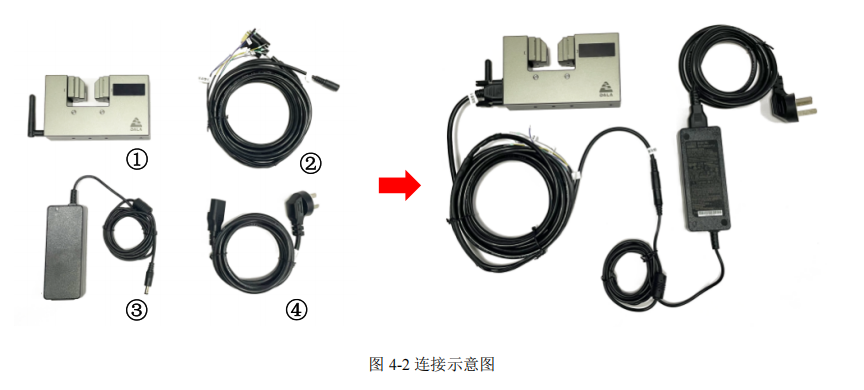

将线缆与设备顺次连接，如图4-1所示。详细连接方式见本章 4.3.1、4.3.2。
6.2 测量头与信号灯的连接（选配）

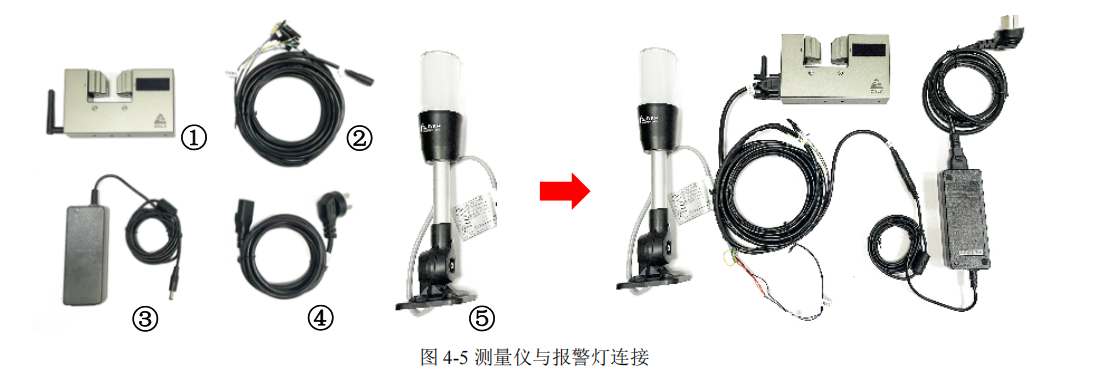

如果选配了报警灯，打开包装盒，拿出设备和如下配件:①测量仪、②转接线(带报警输出)、③适配器、④电源线、⑤报警灯。将线缆与设备顺次连接，如图4-5所示。
连接步骤如下:

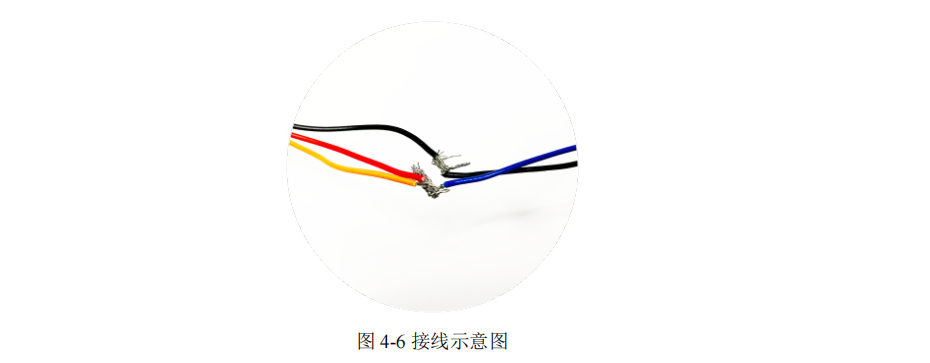

1)将测量头与 DB9 转接线连接，将转接线报警输出接线与报警灯相连，如图 4-6 所示:报警灯红、黄线接转接线蓝线(24v+),:报警灯黑线接转接线黑线(24v-)，接好后插入适配器供电。
2)测量头供电后，手机 wif 连接测量头进入无线调试界面(具体操作方式参考后面章节 6.WiFi功能模块介绍)，设置标称值、偏差值:并在其他配置选项中打开报警开关。
6.3 MES通讯线连接方式

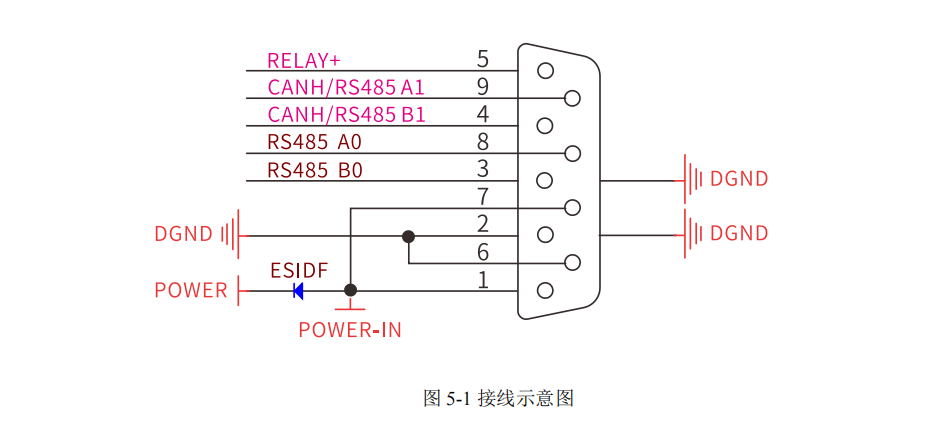

采用 DB9 接线顺序，压接请按下图 5-1所示颜色接线，线的定义如下:
5 蓝色 --接正电源 24V
6 黑色 --接负电源 0V
8 黄色和 3 灰色--接 485 通讯，其中8黄色为485A，3灰色为 485B
9 绿色和 4紫色 --接 CAN通讯，其中9绿色为 CANH,4紫色为 CANL(出场默认为 CAN 通讯，可切换成 RS485 通讯)
6.4 RS485-ModBus 协议
波特率:9600;数据位:8位;校验位:无;停止位:1位;
本测径仪的设备地址固定为 0x01，协议仅支持 0x03 命令，共读取3个 16 位寄存器:前2个 16 位2)寄存器合为一个 32 位直径测量值，最后一个为1个 16 位标志寄存器。其寄存器起始地址为0x0003，寄存器个数为 0x0003。

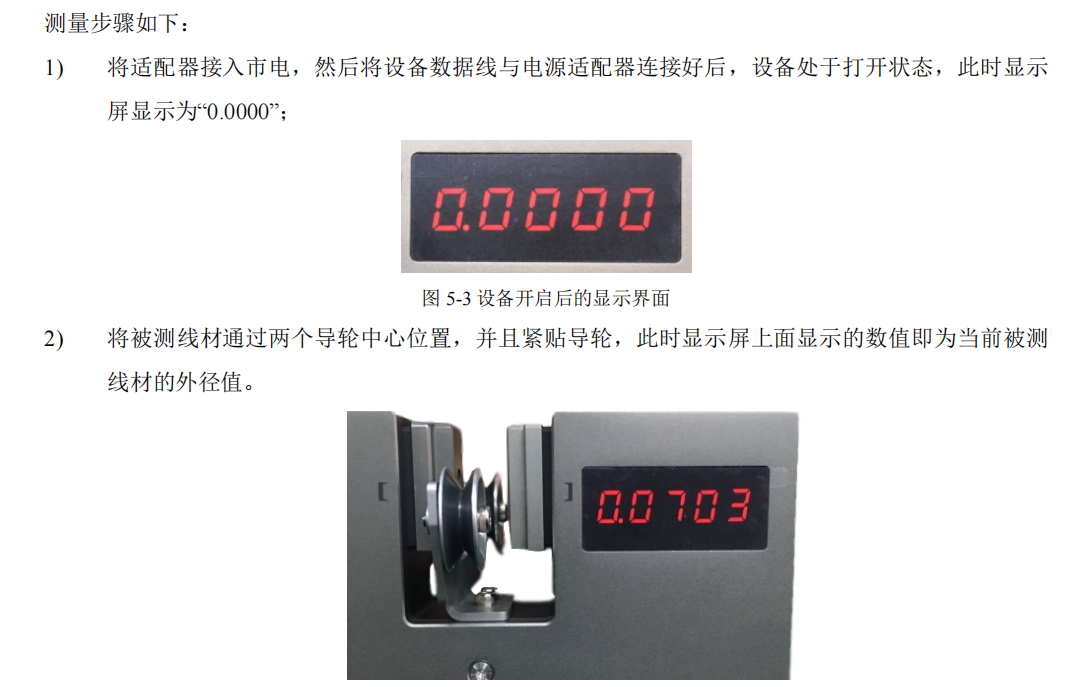

6.5 测量步骤
七、WIFI功能模块
7.1 连接仪器 WiFi 以及登录

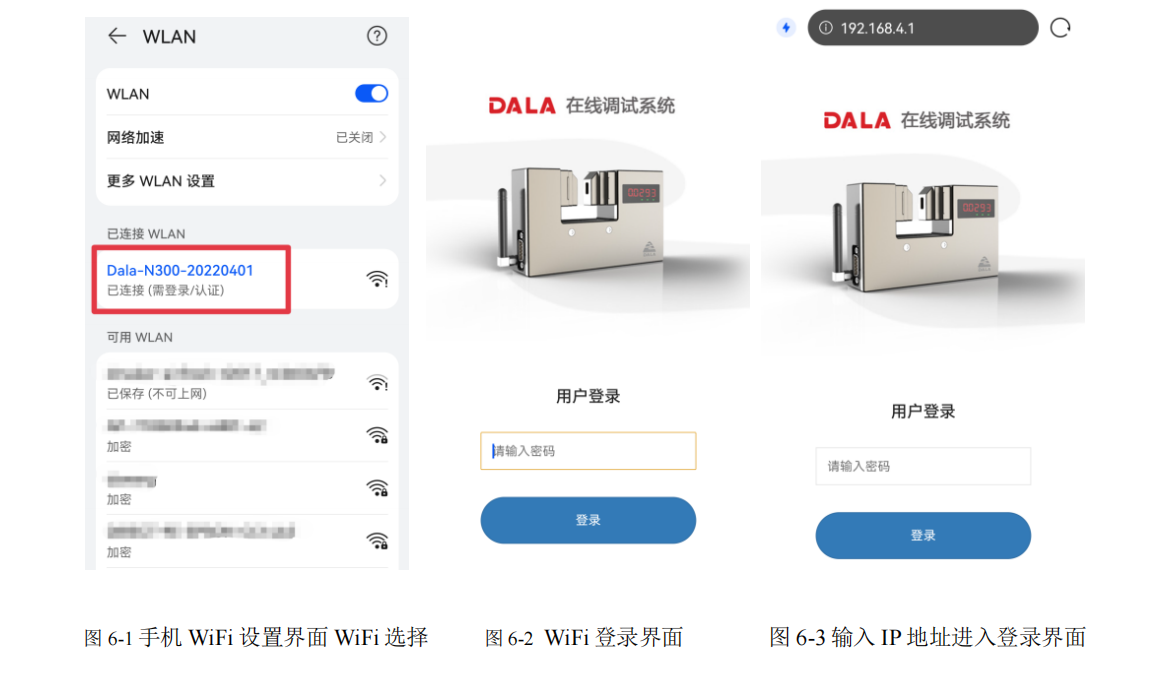

打开手机 WiFi 设置界面，找到 Dala-N300-序列号后 8位或者 Dala-N3-序列号后 8位，点击连接WiFi，如图 6-1所示，会自动弹出登陆界面，如图 6-2所示。在输出密码处输入密码:654321，即可进入显示界面与配置界面。
如若遇见连接 WiFi 后，未自动弹出登录界面，可使用手机默认浏览器，输入 IP 地址 192.168.4.1进入登录界面，如图6-3所示，同样输入密码:654321，之后进入显示与配置界面。

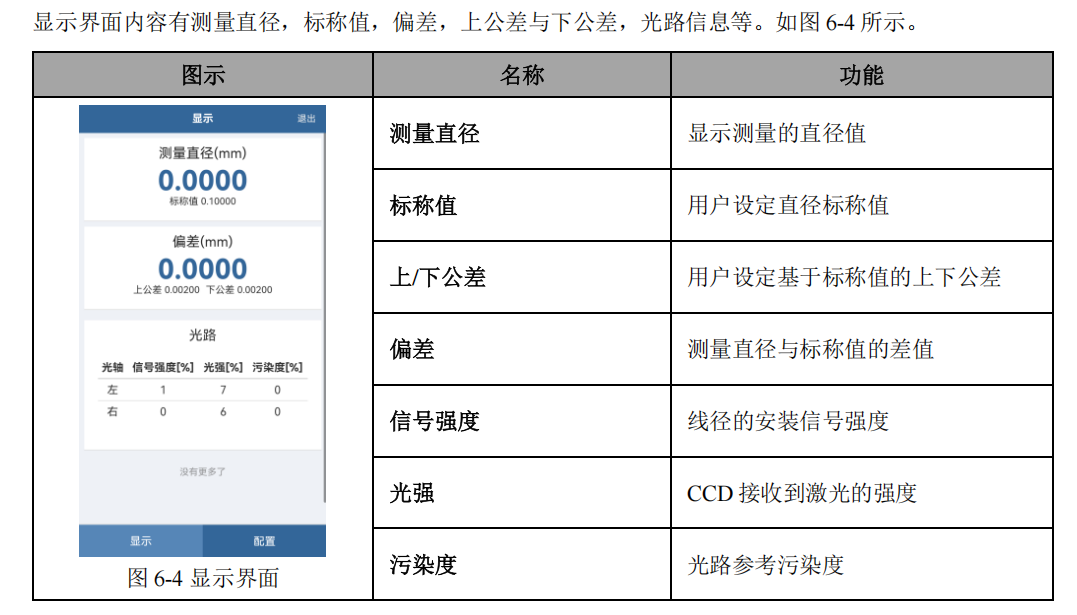

7.2 显示界面
7.3 配置界面
配置内有：常规配置，其他配置，标准1，标准2四个标签页。
1)常规配置

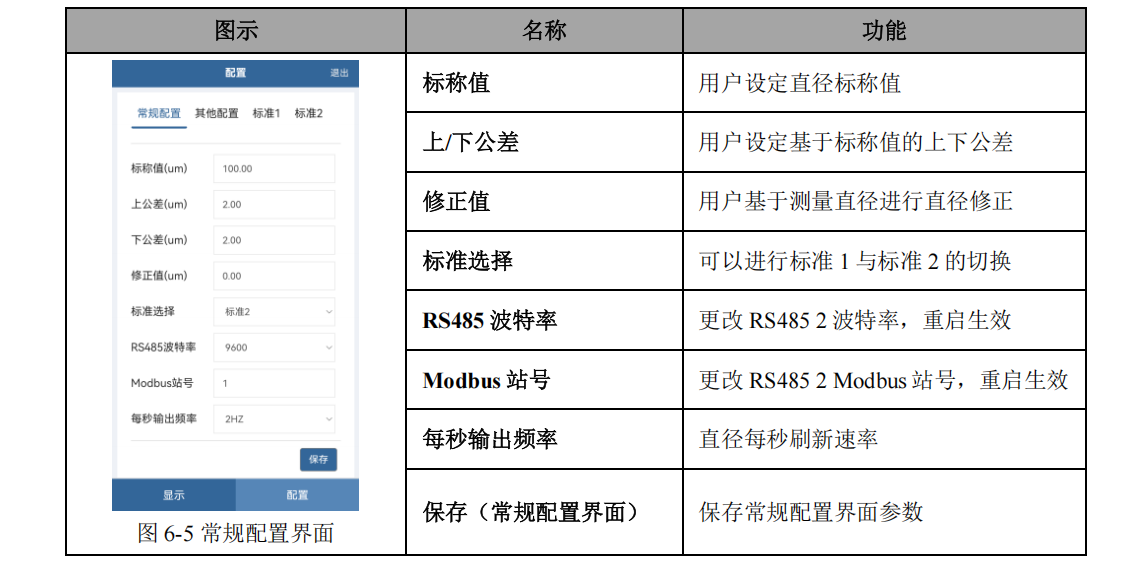

内有标称值修改，上公差与下公差修改，修正值修改，标准选择，RS485 波特率，Modbus 站号，每秒输出个数 这些参数可以修改，如图 6-5 所示。
2)其他配置

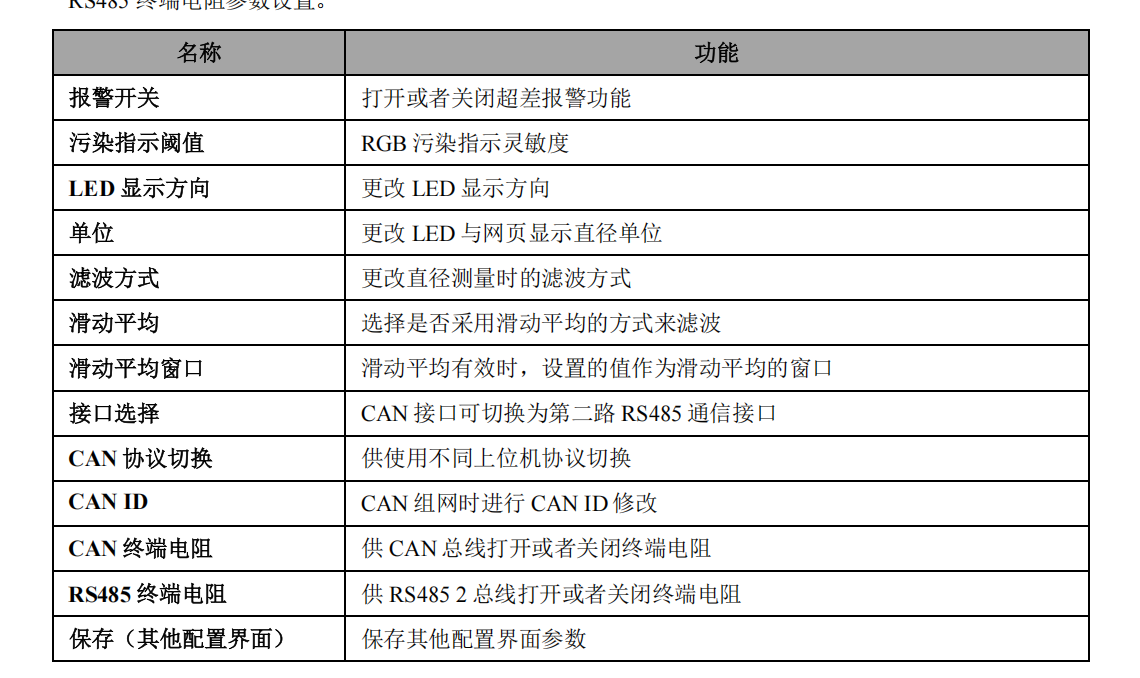

用户不常用配置设置，内有报警开关，污染度报警阈值，LED 显示方向，LED 显示频率，单位切换，滤波方式，滑动平均窗口，滑动平均开关，接口选择，CAN协议切换，CAN ID 修改，CAN终端电阻,RS485 终端电阻参数设置。
7.4 修改参数并保存

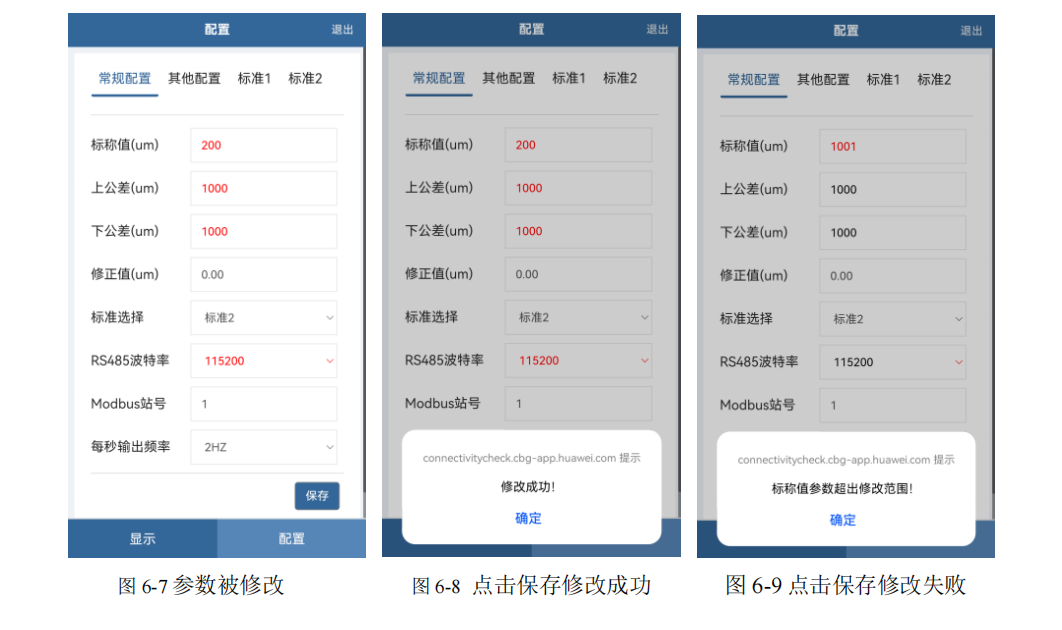

当修改某个参数后，被修改的参数会变成红色字体，表示你有修改过，如图 6-7 所示。点击保存之后，若修改成功，提示窗口修改成功，且字体会变成黑色，如图 6-8所示。若点击保存后，显示参数超出修改范围，则未变为黑色字体的参数需修改参数值，使得其在允许范围内，如图 6-9所示。
